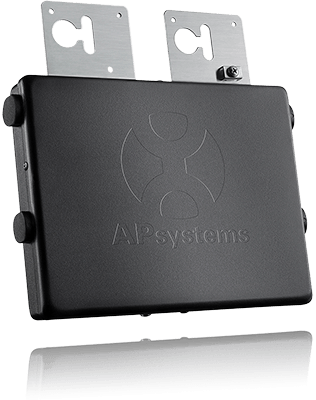

YC500
Mikroinwerter
- Jedno urządzenie łączy dwa panele PV
- Maksymalna moc wyjściowa 530W
- Indywidualny MPPT dla każdego modułu
- Wskaźnik wydajności do 310Wp na moduł
- Komunikacja PLC oraz bezpłatny monitoring
- Zintegrowane przekaźniki elektromechaniczne

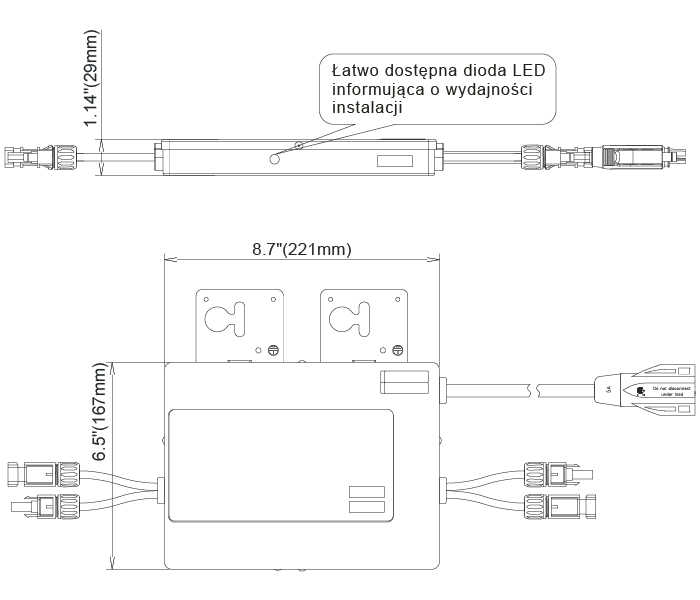

Wymiary
Nasz flagowy produkt, mikroinwerter YC500I, wyposażony został w inteligentną sieć oraz system monitoringu w celu zapewnienia maksymalnej wydajności. Wysoce niezawodny i opłacalny, mikroinwerter YC500I obsługuje panele do 310Wp z niewielką stratą, dostarcza 250W mocy AC na każdy panel z podwójnym MPPT. Zredukowana o połowę liczba inwerterów w instalacji oznacza realne oszczędności zarówno dla odbiorców indywidualnych jak i komercyjnych.

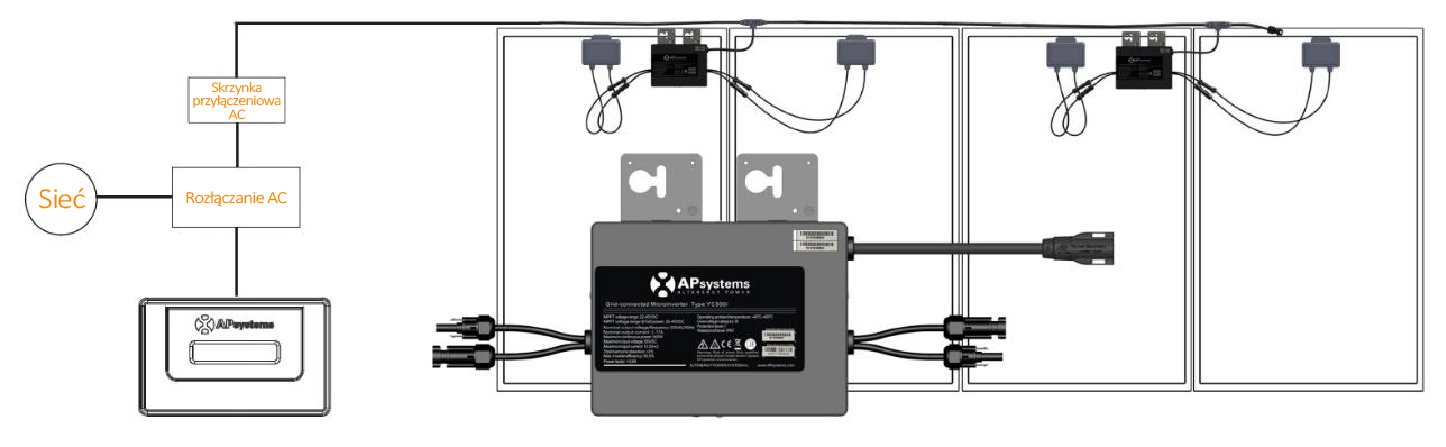

Schemat połączeniowy
Dane techniczne
Produkt wycofany z oferty producenta
Region: Europa
Model: YC-500I*
| Sygnał wejściowy (DC) |
|
| Zalecany zakres mocy panelu PV (STC) | 180Wp-310Wp / 60 oraz 72-komorowe moduły PV |
| Zakres napięć MPPT | 22V-45V |
| Zakres napięć roboczych | 16V-52V |
| Maksymalne napięcie wejściowe | 55V |
| Maksymalny prąd wejściowy | 10.5A x 2 |
| Maksymalny prad obwodu DC | 15A |
| Sygnał wyjściowy (AC) | |
| Maksymalna moc wyjściowa | 530W |
| Nominalne napięcie wyjściowe | 230V |
| Nominalny prąd wyjściowy | 2.17A |
| Nominalna częstotliwość wyjściowa | 50Hz |
| Współczynnik mocy | >0.99 |
| Całkowite zniekształcenia harmoniczne | <3% |
| Maksymalna liczba paneli na gałąź | 7 / 14 paneli PV |
| Wydajność | |
| Maksymalna wydajnosc | 95.5% |
| Nocne zużycie energii | 120mW |
| Dane mechaniczne | |
| Zakres temperatur otoczenia podczas pracy | -40°C to +65°C |
| Zakres temperatur otoczenia podczas przechowywania | -40°C to +85°C |
| Wymiary (SZxWxG) | 221mm X 167mm X 29mm |
| Waga | 2.5kg |
| Maksymalny prad magistrali AC | 20A |
| Typ złącza | MC4 |
| Stopień ochrony | IP67 |
| Chłodzenie | Konwekcyjne – bez wentylatorów |
| Funkcje i normy | |
| Komunikacja (Inwerter -> ECU) | Przewód zasilajacy |
| Monitoring | Za posrednictwem oprogramowania EMA** |
| Typ transformatora | Transformator wysokiej częstotliwości, izolowany galwanicznie |
| Normy bezpieczeństwa oraz EMC | EN 62109-1; EN 62109-2; EN61000-6-1; EN61000-6-2; EN61000-6-3; EN61000-6-4; |
| Zgdność z normami sieci | EN50438; VDE126-1-1/A1; VDE-AR-N 4105; G83 issue 2 |
| Gwarancja | 10 lat – standardowa, 20 lat – opcjonalna |
*Programowalny poprzez ECU w celu spełnienia lokalnych wymagań sieci
**Analiza zarządzania energią
